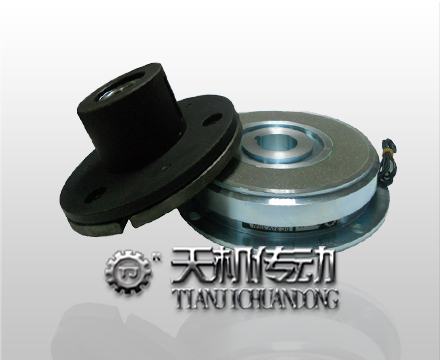

天机传动干式单片电磁离合器（DC24V）安装形式分为轴承安装型与法兰安装型两种。轴承安装的转子与定子是连体的不分开，转子固定于传动轴上，如下图安装示例的TJ-C、TJ-C2（附轴承导座或者铝导座）。法兰安装型的定子、转子没有连体，法兰固定于安装板，转子固定于传动轴上，如下图安装示例的TJ-A、TJ-A1（附带铝合金导座）。

      注意，由于TJ-C、TJ-C2的转子与定子是连体的，没有法兰，当转子在运转的时候，会带动定子一起运转，因此需要有挂钩固定定子，防止定子随着转子转动。

     除了以上介绍的4个电磁离合器型号外，还有TJ-A2型，该型电磁离合器是法兰安装型，但是附带的导座内置有轴承如下图：

电磁离合器安装示意图如下：
