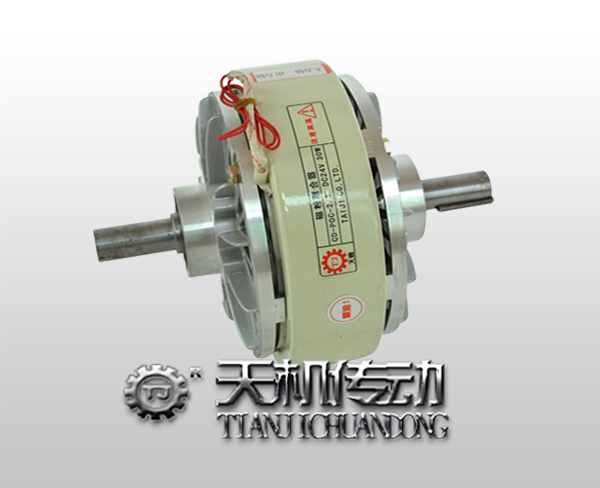

磁粉离合器制动器如何选型

时间:2017-10-31 14:47:00来源:天机传动浏览次数:2411


选定磁粉离合器制动器时,需计算所使用的扭矩、转速和滑差功率(发热量),并确认所有指标都在允许值范围内。


(1) 扭矩的计算:
      需计算使用扭矩的最大值、最小值,并确认计算值是否在可控制的范围内。磁粉离合器制动器的扭矩可控制范围在额定扭矩到产品空转扭矩的范围之间(额定扭矩的0.1~100%)。空转扭矩:由于产品内部的轴承和密封圈存在损失扭矩,即使励磁电流设置为0A,扭矩也不一定会是0N•m。这个空转扭矩通常为额定扭矩的0.1-2%左右,但是因产品不同而异。)

(2) 转速的确定:
      最高转速无论是磁粉离合器还是制动器都需要控制在允许转速以下。此外,一般磁粉制动器的最低转速要控制在5-15r/min以上,磁粉离合器其输入和输出转速之差需要设置在15r/min以上。磁粉离合器控制收卷张力时必须要有15转/分以上的滑差转速,最低滑差转速控制在15-20转/分为宜,最低滑差转速过大容易导致磁粉离合器发热。使用转速较低,会使内部磁粉分布恶化,导致无法得到稳定的扭矩性能,或者会延长启动后达到规定扭矩所需的时间,大规格的磁粉制动器使用转速较低会产生低速步进爬行现象。

(3) 滑差功率的计算:
      由于磁粉离合器制动器通常是在连续滑差状态下使用,受滑差发热影响,温度会上升。温度上升值受使用零部件耐热温度的限制,因此根据不同机型规定了允许连续滑差功率(发热量的允许值)。即在该允许值范围内运行时,可以在长时间稳定的状态下使用。相反,超过该允许连续滑差功率使用,会导致磁粉离合器制动器损坏,请务必加以注意。滑差功率(发热量) P (W)可以由下面公式来计算:
        P=0.105×T×Nr (W)
        T :扭矩(N•m);
        Nr :磁粉离合器制动器的滑差转速(r/min)。
        (对于磁粉离合器而言是指输入转速和输出转速的滑差,对于磁粉制动器而言是指输入转速。)

       选择磁粉离合器制动器的型号首先按需要的最大传递扭矩值来选,最高转速不大于磁粉离合器制动器的使用转速,磁粉离合器制动器的使用转速和使用扭矩成反比,其次按最大滑差功率来选,如选用通水冷却的磁粉制动器需要考虑具体的使用环境是否允许,如果最高扭矩值能达到要求,但是滑差功率达不到要求,那么就需要选择更高扭矩的滑差功率值,磁粉离合器制动器的发热还跟使用时间有关,如果使用时间很短,只要几分钟,那么滑差功率小点也没有关系,水冷却的磁粉离合器制动器如果在使用过程中不发热,那么根据具体情况也可以不要通水冷却。
    另外,还要考虑磁粉离合器制动器有多种安装形式可选,用户可根据需要来选型。
